ロードバイク シングルフロント50T化(フロントディレーラーなし)

フロントのインナーギアなんて使わないだろ。

ヒルクラでも50Tを気合で使うか38Tあたりにとっかえて、フロントディレーラーもインナーチェーンリングも取って軽量化すればいいじゃないかと思い、改造に着手。



まず、FC-6800をそのまま使いつつ、フロントディレーラーだけを取って200kmほど走ったが、当たり前だが変速してる最中に2回チェーンが落ちる。



知らない人もいると思うが、フロントディレーラーは何も変速だけのためにあるわけではなく、チェーンの脱落もふせぐ役目をしている。



シクロクロスMTBの世界ではフロントシングルは当たり前だったりするんだが、なぜチェーンが落ちないか。



それは、チェーンリングの歯がナローワイド形状という特殊な形状のおかげで、チェーンの脱落がしづらい仕様になっている。

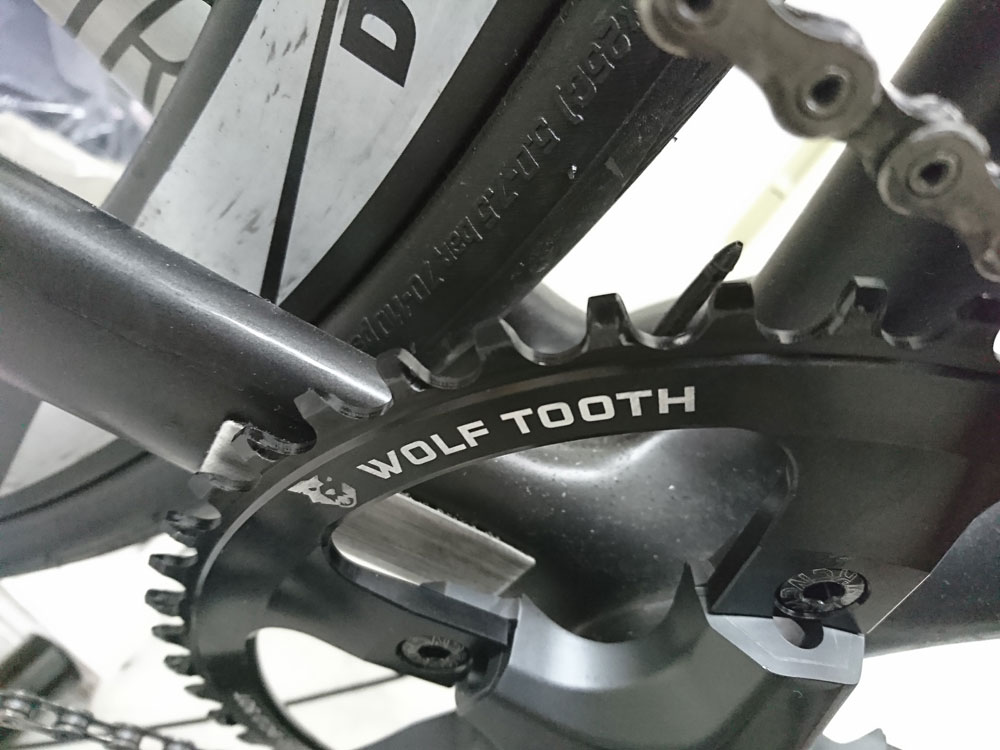

f:id:sandboxmk2:20170720111931j:plain

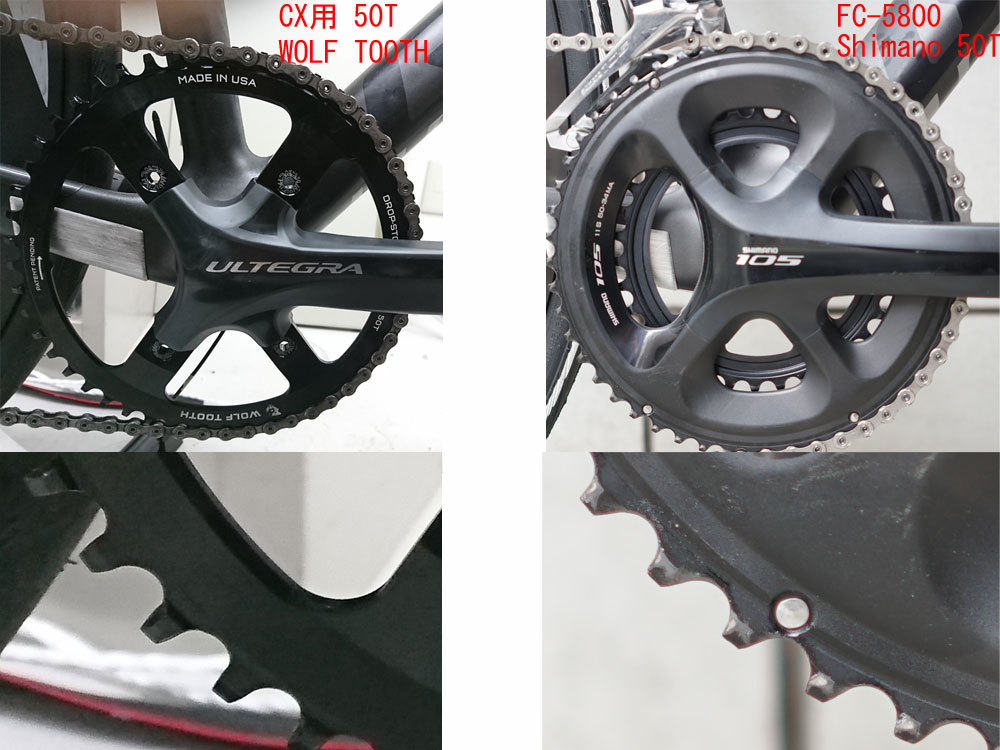

歯が交互に薄い・厚いで並んでいて、爪の高さも若干違う。

f:id:sandboxmk2:20170720120858j:plain



そして国内の販売店ではこのウルフトゥースのチェーンリングは44Tくらいまでしか売っていないが、SIGMA SPORTではなんと50Tが売っていた。

平地でさすがに50未満のチェーンリングは軽すぎるので、50T以上を探していたんです。



www.sigmasport.co.uk



シマノ4アームタイプのしかもCX用として50Tがあるのは嬉しい。

やーと見つけたという感じ。



f:id:sandboxmk2:20170720121123j:plain

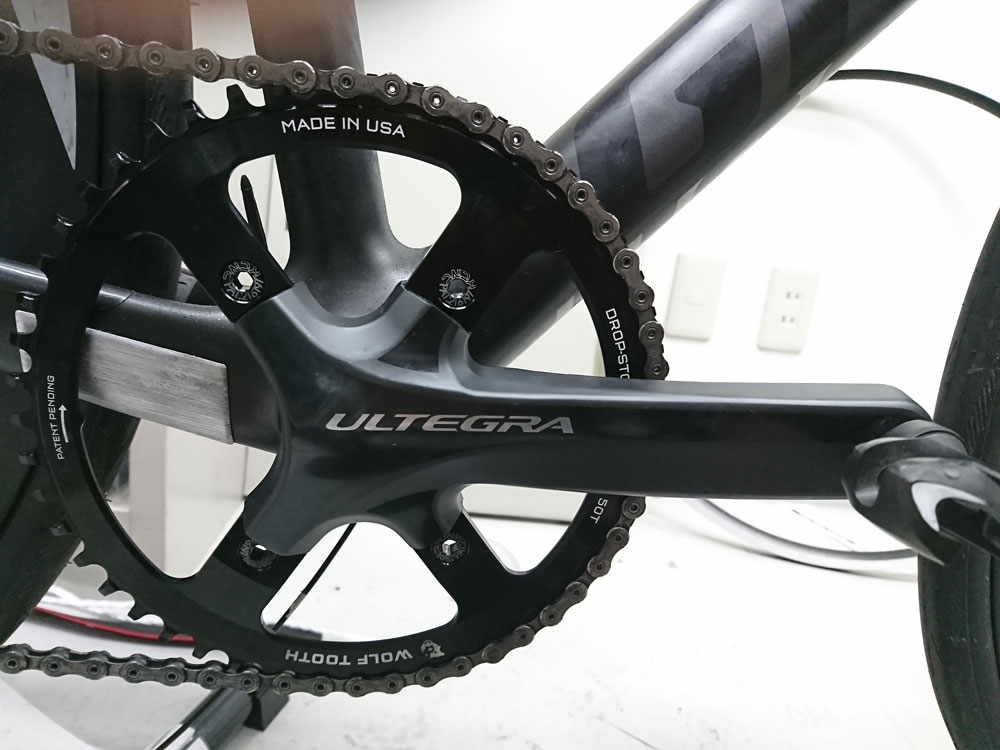

クランクボルトは必ずシングル用のサイズを購入する事

自分が買ったのは下記。





300kmくらい走ったが、今のところ全くチェーン落ちは起こっていない。

フロントシングル化+フロントディレーラー撤去成功である。

これがだめなら、MTBコンポを買う所だった・・・。

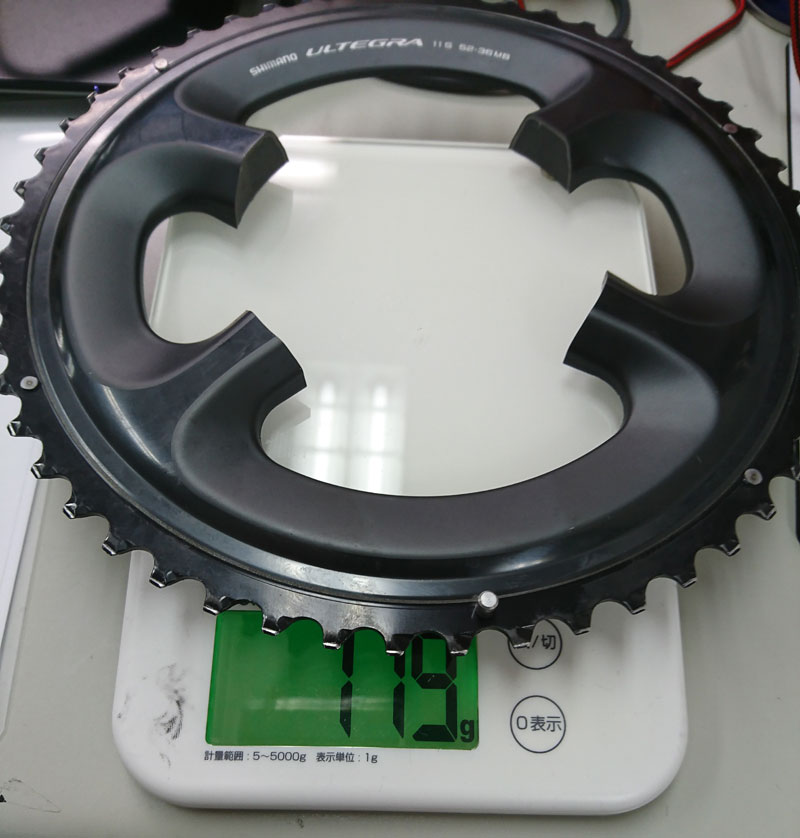

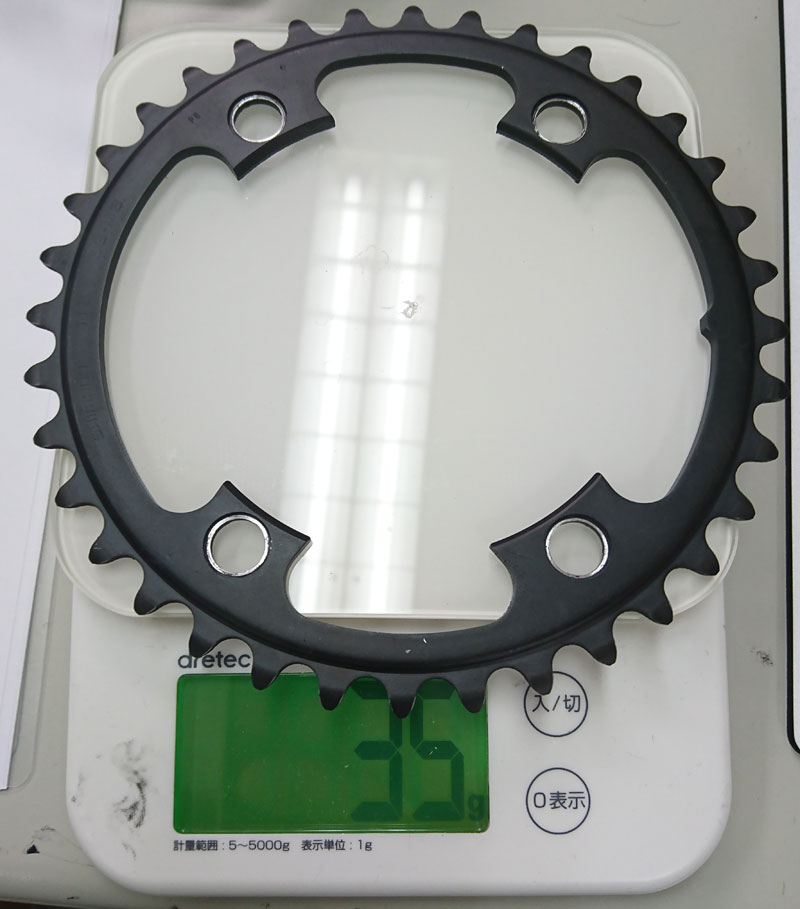

以下、番外編として新型アルテグラFC-R8000FC-6800(52/36T)のチェーンリングの重量。







f:id:sandboxmk2:20170720121549j:plain

f:id:sandboxmk2:20170720121555j:plain



ウルフの測り忘れた/(^o^)\ でもたぶん、2つ付くよりはほんのちょっと軽くなるのでは。

とにかくフロントディレーラー(約104g)とワイヤー数グラム分は軽くなるよ!

チューブレスタイヤは最高だよ?(チューブレスレディは別物)

DT SWISS RC 38 SPLINE C DBを使用して大体1000km走ったので、ここらでここまで起こったことをまとめ。



タイヤの推移



IRC TIRE Formula Pro Tubeless RBCC 25C

②SCHWALBE PRO ONE チューブレスイージー 25C



あ☆や☆ま☆ち

まず、「チューブレスレディ」仕様と「チューブレス対応」は微妙に違う事をよく認識していなかった。



前後でなぜか、最初からリムテープが一巻きと二重巻きで分かれていた。

「?」と思いながらもそのまま使う。(3涙)



ひとまず何も考えず①のタイヤをはめ込んだ後、NoTubes Tire Sealant を60ml入れて空気を入れる。

空気が入るがシューシューいうので、バルブの根本を閉めてみる。

閉めればリム内部のゴムがリムに圧迫されて空気が抜けづらくなるんじゃね?って思い、そりゃもうアホほど閉めた。

マニュアルに、ツール使うな0.5N程度で抑えろって後日気づくまで、ペンチで回しましたとも!(5涙)

f:id:sandboxmk2:20170705103847j:plain



ひとまず何事も起こらず1ヶ月経ったが、ある日空気抜けが起こり始める。

短時間でいきなり空気が抜けたり、とりあえず空気入れたらしばらく平気だったり、不規則な空気抜け。

タイヤイカれたんか?と思いながらも、どうせバルブじゃと思ってまた閉めたりしていじる。(2涙。これで合計1笑。・・・ネタ分かる人いるか?)



おっかないんでひとまずタイヤを外して原因を調査すると・・・。



f:id:sandboxmk2:20170705104536j:plain

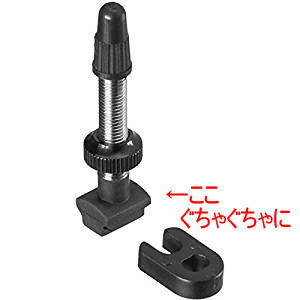

バルブの根本を締めすぎて、リムを挟んでいたゴムが変形して壊れていた!アヒャー!

どうやらここから空気が漏れていたようだ。

しかしこの時点ではバルブが原因だろうしか思っておらず、純正以外の余ってたチューブレスバルブを使って直そうとした。



f:id:sandboxmk2:20170705104731j:plain

はいこれよく見てみると分かる通り、前の写真のDT SWISSバルブと違い、根本が長方形ではなく円形。(後の発狂フラグ)

とりあえず付けてエアーポンプをフンフンするも、空気が入らない。発狂寸前。



やっぱバルブはちょっと強く閉めんとだめかー!?とまた勘違いし、強く閉めたら悲惨なことに。



f:id:sandboxmk2:20170705105350j:plain

ネジを締めすぎ、こんな感じでバルブの根本がバルブ穴を貫通しました/(^o^)\

このバルブの救出作戦は非常に難航し、結局穴の上からゴムを切り刻まなければ取り出せなかった・・・。

(締めすぎるのがアホだが)穴のサイズ次第ではこの丸い形状は中に貫通するんで注意・・・。

結局純正の買いましたとさ。



その後、色々やっても結局空気が入らず、石鹸水の観察を数十分していたところ、一部からブクブクと・・・。

なんじゃーこれ?と思いながらよーくリムテープを見ると、ほんの僅かなキズが・・・。



一巻きだけしかしていなかったリムテープが、タイヤの付け外しを何度もしているうちに、タイヤレバーで引っ掻いたと思われる。

テープ取り換えのためにテープをはがすと、リムホールからシーラント剤がドピャー。アヒャー。

2巻で巻き直し、改めてSCHWALBE PRO ONEを付け直して空気を入れたら、あっさり空気が入る。fuck!



その後、チューブレスバルブは手で閉めろ、チューブレスレディとチューブレスタイヤは形状が違う、などをようやくまともに理解をし、やっと今に至る。



チューブレスはリム中央に溝があるが、チューブレスレディは平ら。

(無意識に使っていたとはいえ)チューブレスレディはシーラント剤を使うことで、極々僅かな空気漏れを防ぐ。

構造上、たぶんチューブレスレディのほうがつけやすい。溝ありの場合、片側を奥にはめ込み、もう片方は若干外側に寄せて嵌めこむとかちょいテクが必要なため。



とりあえず何度か練習して見たチューブレスレディタイヤの空気入れテクニック。



1.バルブをはめ込み、石鹸水を塗る

2.乾く前に、さっさと片側を嵌める。※IRCチューブレス用レバーを使う

 最初の片方だけはバルブ側からやったほうがいいと思う。バルブゴムの外側入れやすいから。

3.もう片方も嵌める。(最後のぶち込みはバルブ側になるように。バルブの両サイドからタイヤレバーを使って起こす感じでいい。)

4.バルブコアを開けてシーラント剤を60ml入れる。何回かホイールを回す。

5.適度にバルブの根本閉めたら空気を入れる。※バルブを上側にして空気入れる。下側だとシーラント剤が飛び出るかも。

6.たぶんバルブのところから空気抜ける音するんで、少しずつ閉めてみる。

 するとシーラント剤の効果か、空気圧の関係か知らんが、徐々に空気漏れが無くなって安定する。

7.バルブ周辺に耳を当てて空気抜けがないなら問題なし。



とりあえず上記で週150km走っても空気抜けがほとんど起こらなかった。

(SCHWALBE PRO ONEが優秀なのかもしれんが)



空気が入らない時のチェックリスト

・タイヤにダメージない?

・バルブ締めすぎてない?

・バルブのリム側のゴムが破損してるかもよ?

リムテープが裂けてリムホールから空気抜けてない?

・チューブレスレディリムなのにシーラント剤使ってないとかしてない?



慣れれば、チューブレスは乗り心地といい転がりといい、サイコー。

とにかく経験やテクがいるのが難点だけど。

DT SWISS RC 38 SPLINE C DB ロードディスクホイールの取り付けと9mm(QR) アダプター取り付け

www.dtswiss.com

wiggleでDT SWISS のカーボンディスクホイール(チューブレス/クリンチャー対応)を購入し、その取付工程をまとめてみた。



まずおさらいとして、一般的なキャリパーブレーキロードバイクと決定的に違う点(互換性がない点)は、当然足回り=ホイール部分。

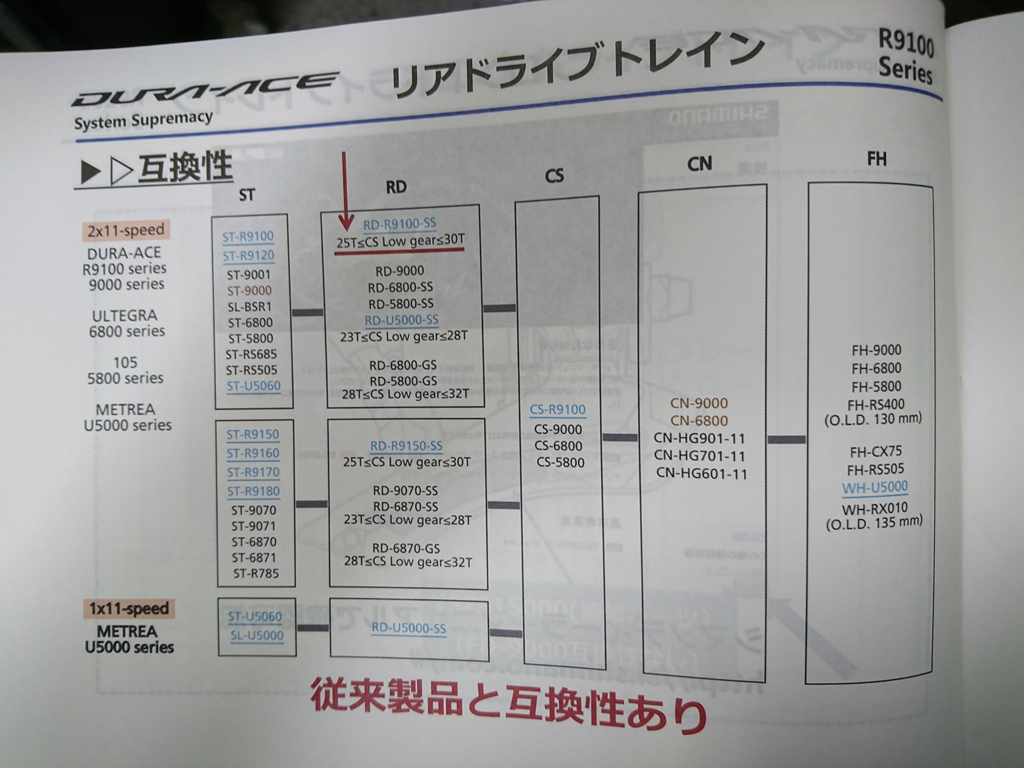

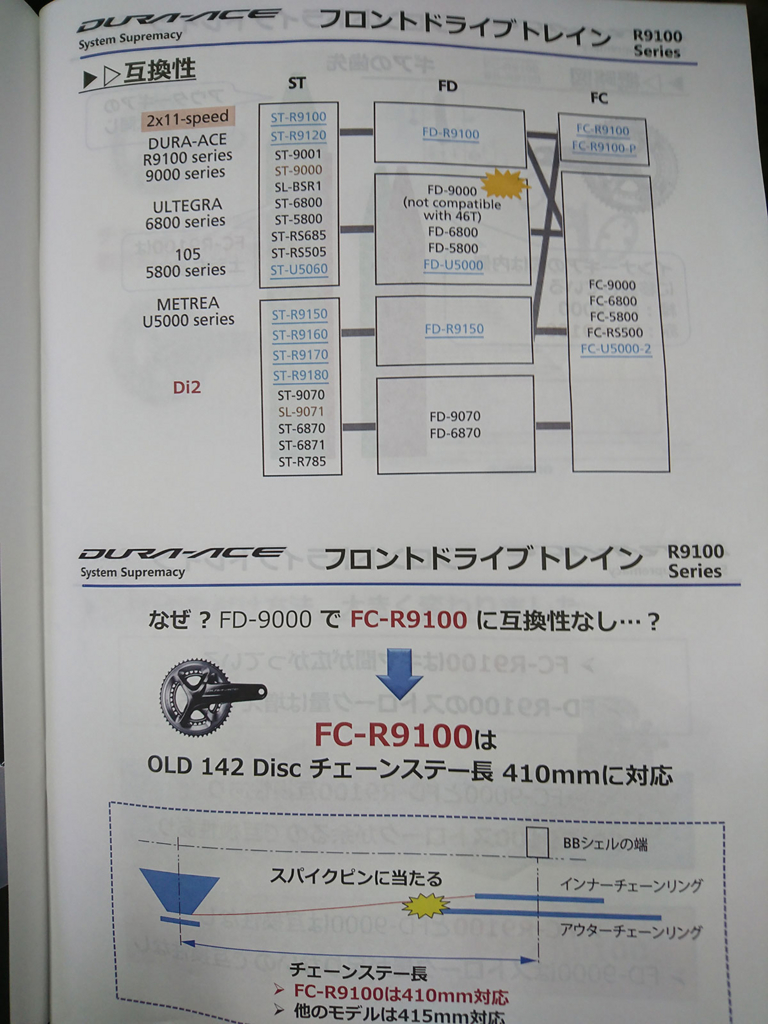

細かいこというと、ディスクの仕様に合わせてクランクやディレーラーを変えると、シマノのR9100などは従来品と互換性に支障をきたすらしい。

f:id:sandboxmk2:20170524140825j:plain

f:id:sandboxmk2:20170524140827j:plain





話を戻してDT SWISS。

こちらのディスク仕様ホイールは、チューブレス対応とチューブラーそれぞれ2種類出ているようだ。

チューブレスにした理由は、乗り心地を求めてのこと。

ハブ込のホイールセット重量が1455 g なので、かなり軽い。カタログスペック比較でシマノの最新ロードディスクホイールとの比較は以下の通り。



    フロント リア セット重量 リムハイト アクスル
シマノ チューブラー WH-R9170-C40-TU-F12 WH-R9170-C40-TU-R12 1400 40mm 12mm
626 774
チューブレス WH-R9170-C40-TL-F12 WH-R9170-C40-TL-R12 1563 40mm 12mm
707 856
DT SWISS チューブレス RC 38 SPLINE C DB RC 38 SPLINE C DB 1455 38mm 15/12mm
670 785



RC38 DBのwiggleで前後セット購入額は約17万。シマノは前後セットでたぶん22万くらい。(現時点価格で。)

もちろん性能差やハイトの若干の違いとか色々あるけど、ひとまず惚れた部分はDT SWISSの付属品の多さ。



公式ページを見ての通り、

①一般的なクイックリリースのサイズ(9mm/10mm)がはめられるアダプタが付属

②リアOLD142mm用のアダプタも付属

③センターロック(標準)に6ボルトローターを付けられるアダプターが付属

④スポークの修理&調整用の工具が付属

⑤チューブレスレディテープが付属(ちなみに最初にすでに巻かれていて、さらに予備が付属)

が魅力で買った。



現在のGhost BIKEは、スルーアクスルタイプではないロード従来の9mmスキュアー仕様なので、アダプターどうしようかと色々思案していたけど、DT SWISSなら純正で全部解決すると分かったので即買。

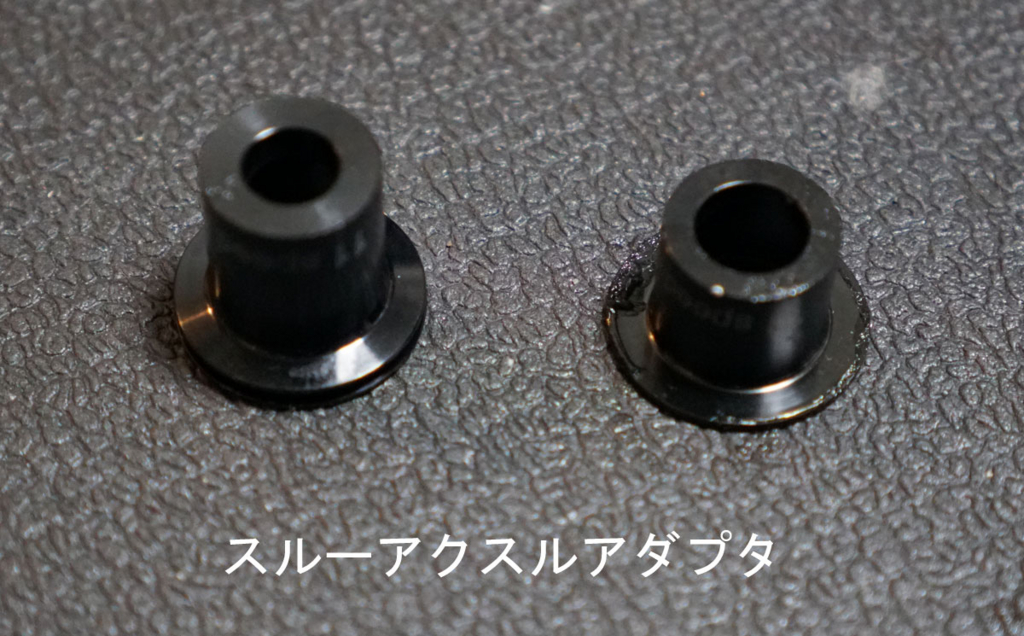

f:id:sandboxmk2:20170524135537j:plain

スルーアクスルタイプのアダプタはこんなかんじ。







f:id:sandboxmk2:20170524135556j:plain

ホイール全体像からいうと、上記の通り。全く知らない人からするとクイックリリース10mmって9mm使えないの?って疑問に思うかもしれないが、問題ない。

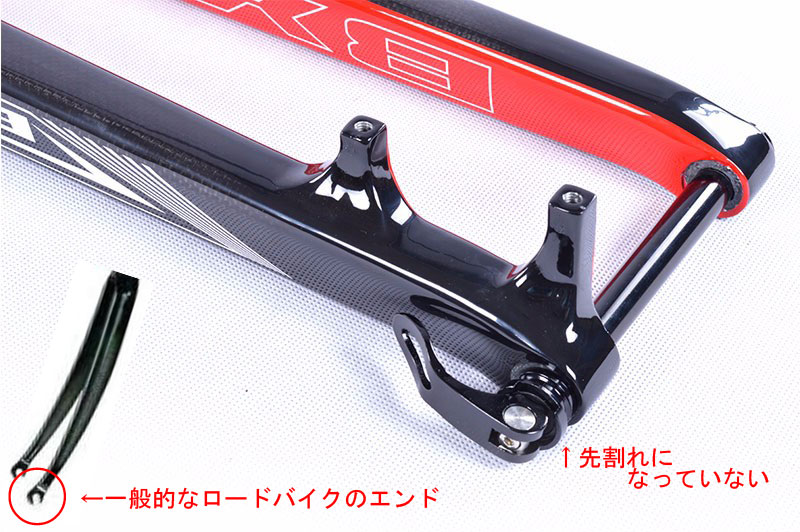

上記の写真の通り、スルーアクスルタイプはぶっとい穴なんです。9mmシャフトでは当然ガバガバ。



f:id:sandboxmk2:20170524135558j:plain

MTBなどでは当たり前なスルーアクスルタイプとは、強い衝撃などからエンドやスキュアーをイカれさせないよう、太いかつガタつかない構造のホイール固定方法。



ロードでこれ必要なの?って論争があるが、色々意見が分かれている。

でもあるメーカーの人曰く、MTBとは用途が違うロードでは、スルーアクスルタイプなんぞいらんらしい。9mmQRで十分やとのこと。

なんでロードにその規格持ち込むって、そりゃ売上のry





さて、9mmスキュアーに対応するべく、アダプター取り換え作業を開始する。



f:id:sandboxmk2:20170524135600j:plain

上記の通り、スプロケ側じゃない方から。

素手で引っこ抜けるけど、3Mグローブのような作業用手袋が必要だと思う。

アダプターを引っこ抜くための万力みたいなのもあるようだが(例:Park Tool AV-1 Axle Vise)、自分の場合は全部素手(グローブ)でなんとかなった。

※但し、ウェイトトレーニングをやってる私は一般的な握力ではないので、たぶん工具使ったほうが良い。

f:id:sandboxmk2:20170524135604j:plain

上記の通り、標準でついているスルーアクスルタイプのアダプタを外して、9mmタイプをはめ込む。これもOLD135mmと142用でそれぞれ2個あった。(ハズ)





f:id:sandboxmk2:20170524135607j:plain

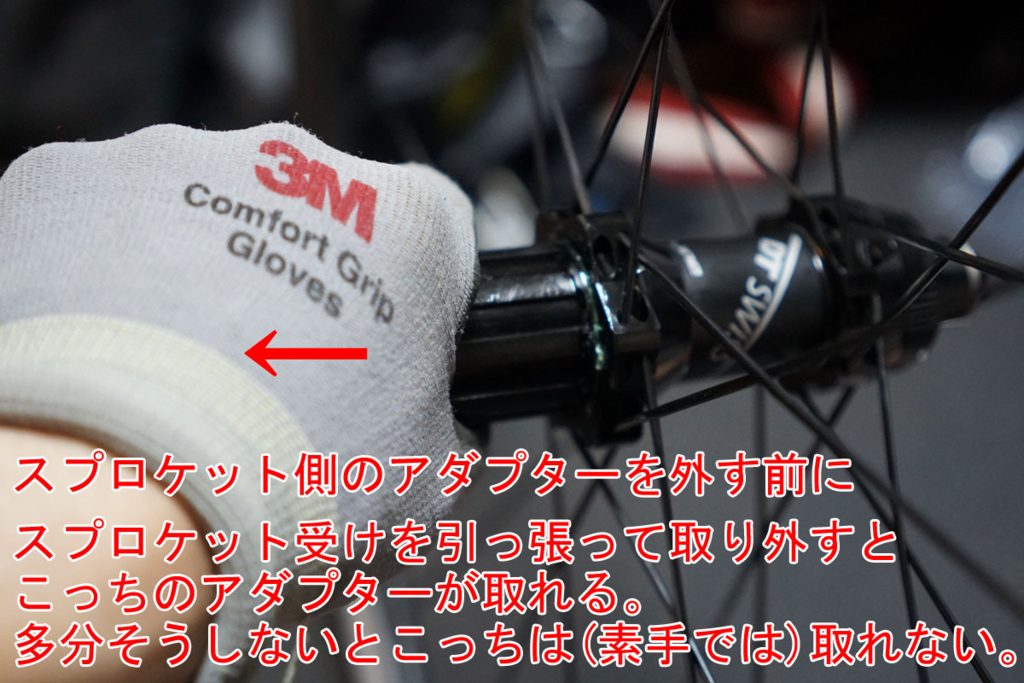

スプロケ側のアダプターは、写真の通り、スプロケ受けを引っこ抜かないとアダプターが取れなかった。

ちなみに勢い余ってベアリングやバネが飛んでいったので、ハブ構造のわかる付属のマニュアルを参照しながら、パーツの入れる順番を間違えないようにしたい。

スプロケットが付いたまま外すことができました/(^o^)\

下の画像がすごい参考になると思う。

www.youtube.com

 ちなみにグリスは、スターラチェット専用のDT SWISSスペシャルグリスを推奨されていた。



f:id:sandboxmk2:20170524135609j:plain

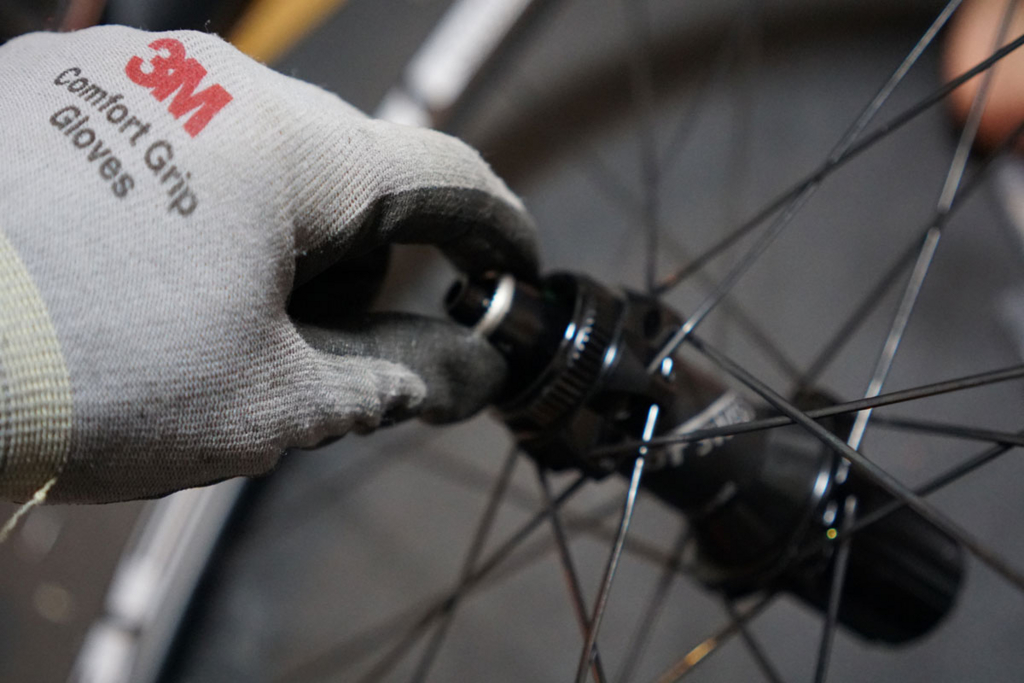

これで両サイドを付け替えおわり。フロントも同じように素手で引っこ抜いて付け替えできるが、スプロケ受けがないので、普通に両方引っ張るだけ。はめる時は押しこむだけ。



f:id:sandboxmk2:20170524135611j:plain

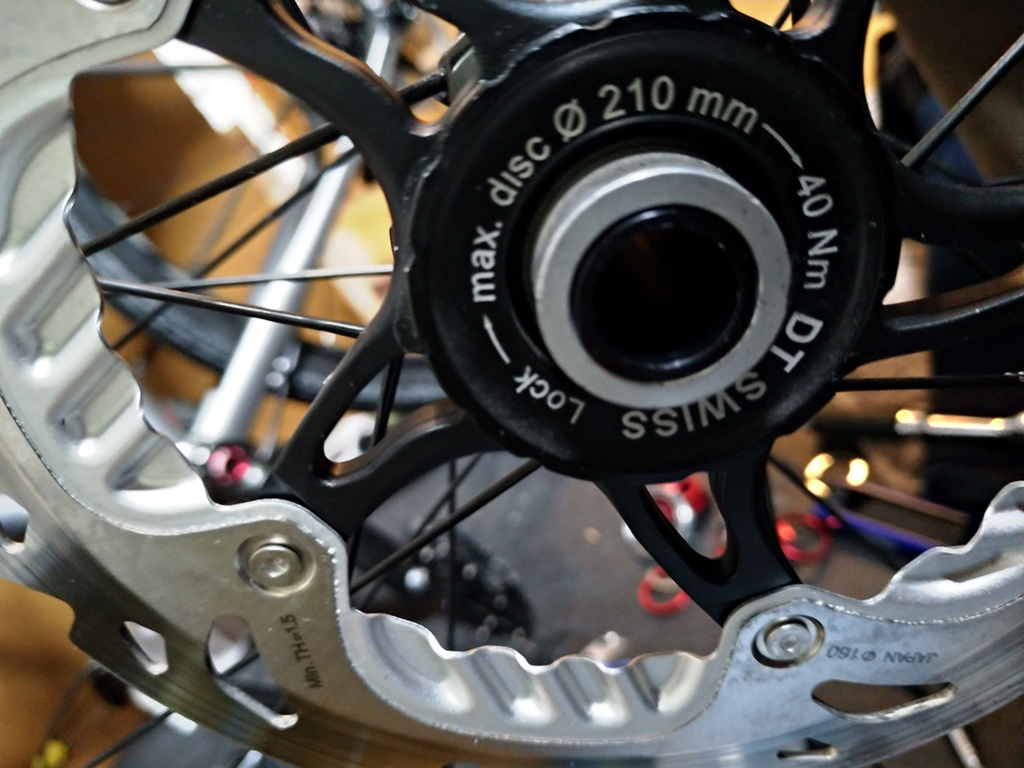

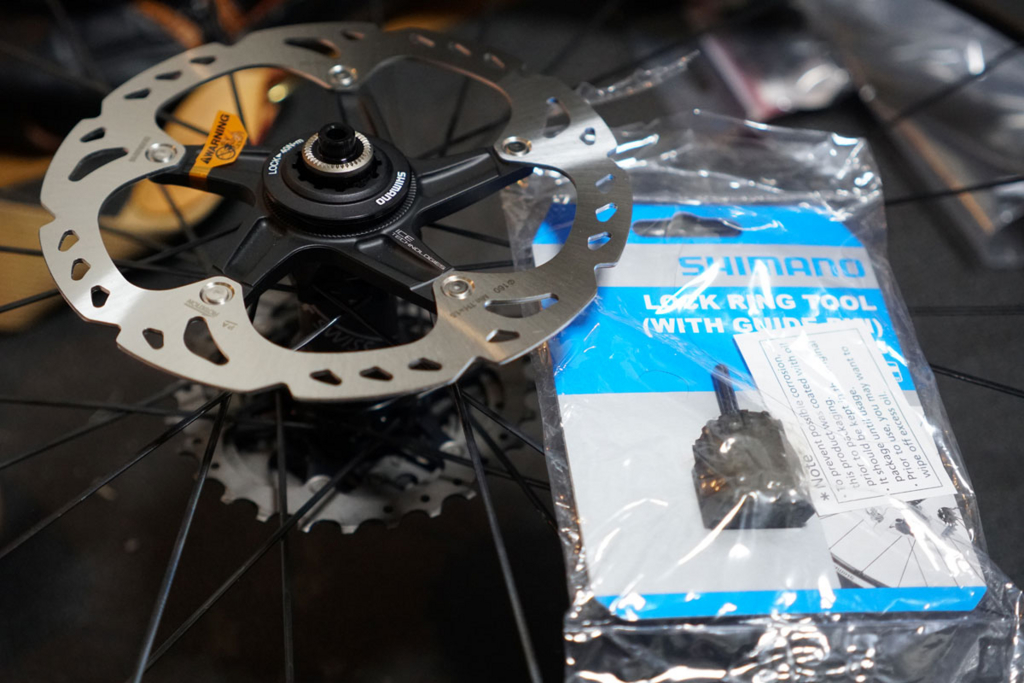

センターロック式のローターロック方式なので、TR-LR15というボスフリーハブ用の工具を使って付け外しを行う。

(・・・まともなロードでボスフリーなんてなくね?なんでカセット式の方で回せる仕様にしねーの?)



f:id:sandboxmk2:20170524135613j:plain

こんな感じで付けて、モンキーレンチで回す。

押さえつけながら回さないと、TR-LR15やモンキーレンチが暴れるかも。



f:id:sandboxmk2:20170524135615j:plain

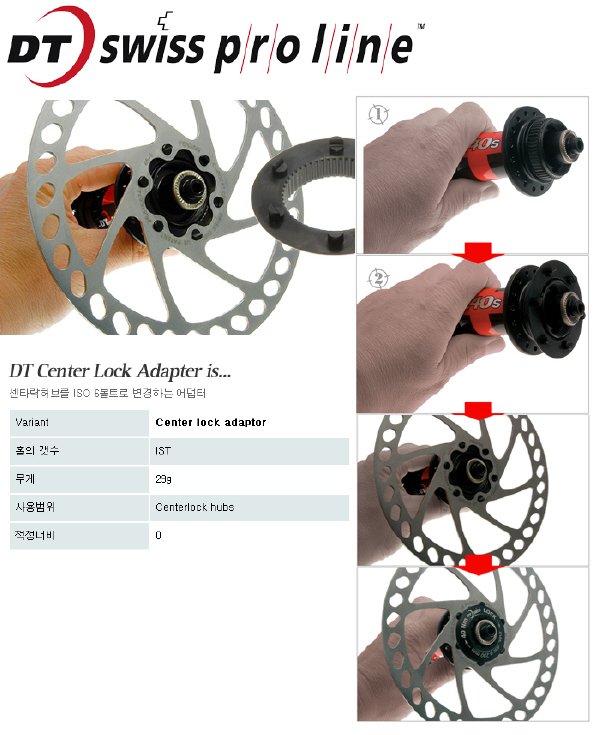

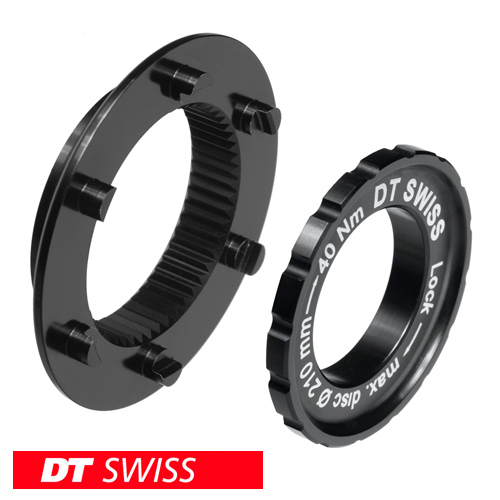

ちなみに、6ボルト方式化できる付属品はこれ。

f:id:sandboxmk2:20170524145553j:plain

こう使うらしいっす。





次回は、チューブレスを久々にハメた&走ってきた記事でも。

fizik(フィジーク) R5B UOMO 2017 レビュー

ロードバイクを新調したことで、久々にビンディングシューズを買おうかと悩み、SPD-SLかSPDかどちらにしようか迷った。

都内を通勤する人間としては、タクシーの追い越し急停車や板橋区域内の異常に狭い&混んでる車道エリアなど、ストップ・アンド・ゴーがやたらと多くなる場面があるので、そもそもビンディングもどうするか悩みに悩んだ。



とりあえずためし履きでもしようとお店に行って見たら、車体にマッチするデザインのビンディングシューズを見つけてしまったので衝動買い。

(以下、使用後の写真なので、所々使用済みダメージはある。)



f:id:sandboxmk2:20170416002321j:plain

結構前にCRCで見つけてはいたが、実物はもっとよかった。

fizik(フィジーク) R5B UOMO お店での購入額は18,000円くらい。

ぶっちゃけ海外通販ならもっと安いけど、後述するサイズがなかったので店舗購入。

そもそも以前に書いたとおり、16,666円の壁と関税のジャンルフィルターなどから、高い靴は引っかかり安い部分があるので、ものによっては国内で買ってもいいと思う。



f:id:sandboxmk2:20170416003235j:plain

ソールは薄め。中もカッコイイ。

かかとは蛍光シルバー。お店の人曰く、上位モデルはかかとが強化されているらしい。



f:id:sandboxmk2:20170416003316j:plain

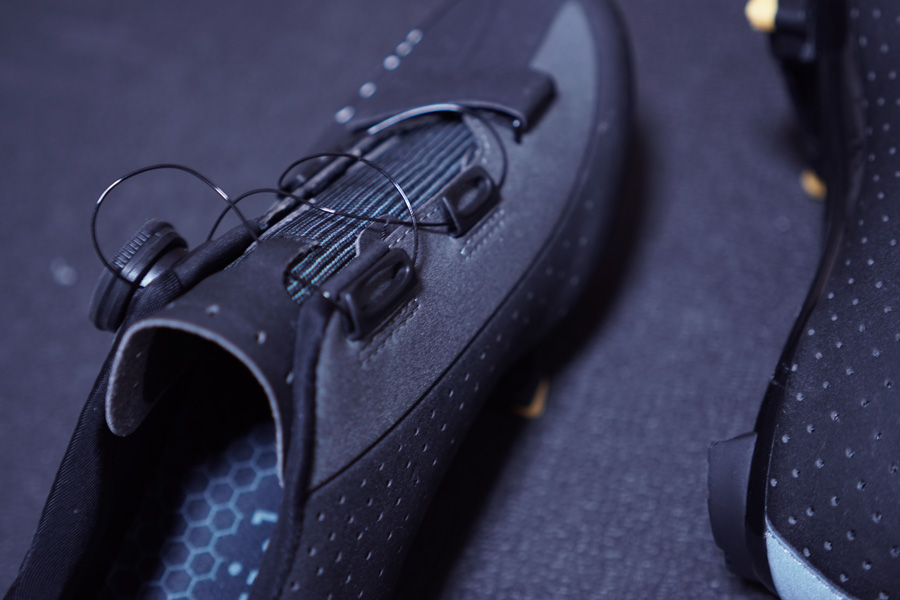

基本つや消しなブラックだが、ツートンカラー仕様でグレーカラーが入ってる。

f:id:sandboxmk2:20170416003519j:plain

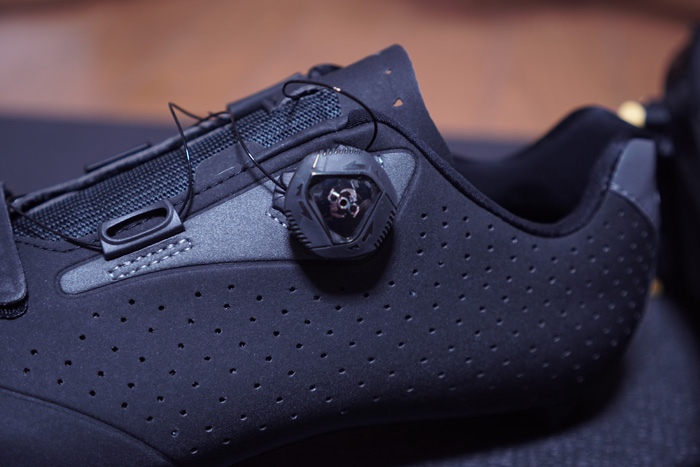

この価格帯にしては珍しいBOAアジャスター。

押した後回転させて、全体的に自動で締まる。足先はマジックテープストラップが一箇所。

上位モデルは、ストラップが複数あるので、より細かい調整ができるらしい。足の形が特殊な人はそちらがいいかも。



f:id:sandboxmk2:20170416003716j:plain

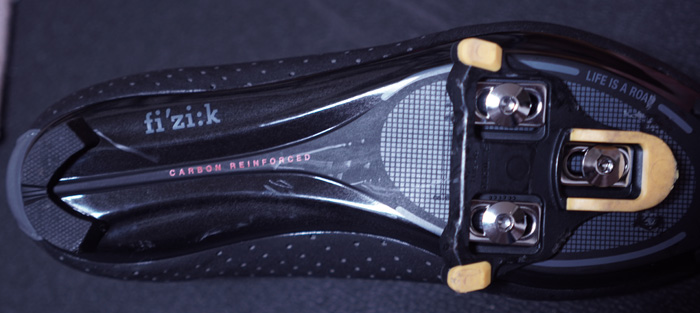

CARBON REINFORCED と書いてある。

書いてあるシャモジみたいな範囲はカーボンってことだろう。

SIDIなどと違い、かかと部分の修理は受付してないとのこと。



f:id:sandboxmk2:20170416004319j:plain

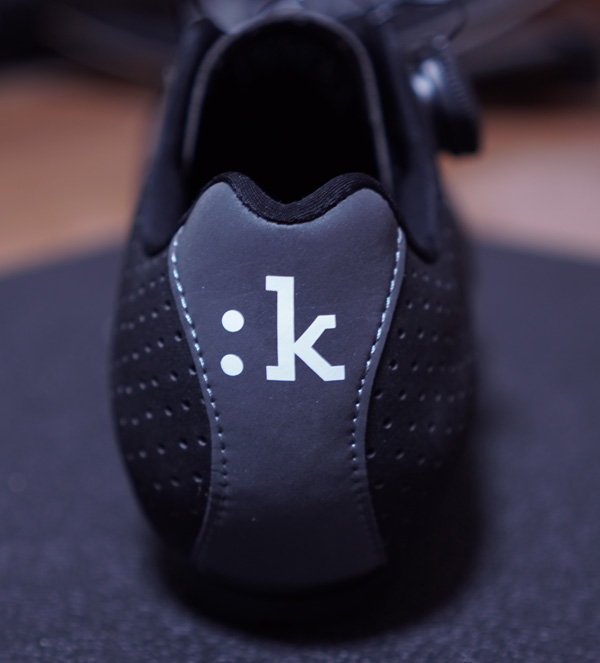

真後ろから。



f:id:sandboxmk2:20170416004344j:plain

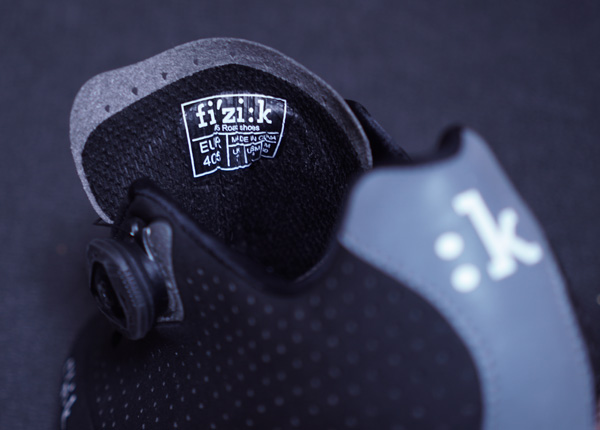

サイズはEUR 40.5。日本サイズに直すと25.5cm。

参考までに、素足のかかとから親指の先までを机に立ててメジャーで測ったところ、24cmジャスト。横の最大幅が9.2cm、力を抜いて足裏から甲の一番高いところが6.5cmくらい。

普段靴は、海外の靴だと25cm、日本の靴だと25.5cm。

この40.5サイズが海外通販では全然なかった。というより、コンマ5cmの部分が全然ないような。

キツすぎず、ブカブカにならないようにがベストらしいので、ためし履き必須だろう。ビンディングシューズなら余計に。

f:id:sandboxmk2:20170416005239j:plain

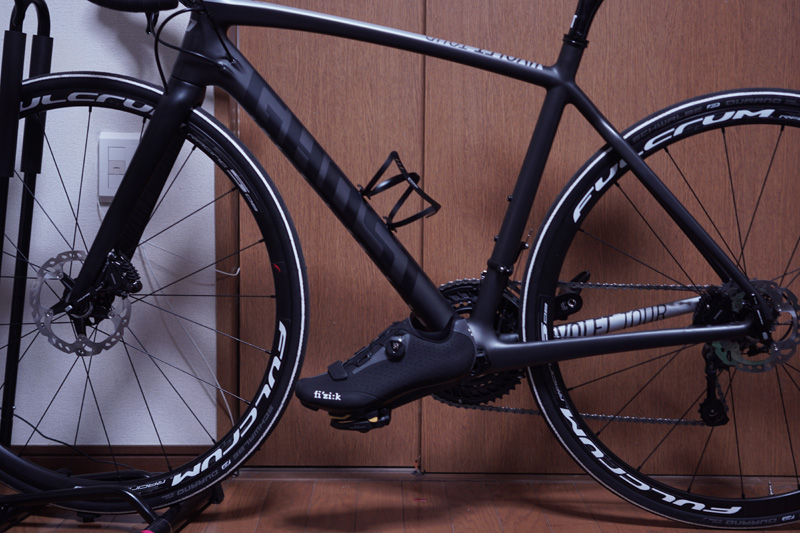

Ghostと合体した様子。マッチしすぎてタマラン。

フィット感は全然問題なし。

つや消し仕様なので、ひっかき傷とか色汚れには弱いので気をつける事。

地面設置部分のかかとは割りと弱そうなので、無駄にすり減らす徒歩はしないほうがいいかもってくらい。

とにかくビジュアルと2万以下でBOAアジャスターって所にクリティカル。



全く話は変わるけど、エアロ形状シートポストについて。



エアロ形状のシートポストは、円筒状なものが途中から扁平した形になったものだが、これは実は結構トラップポイントがある。

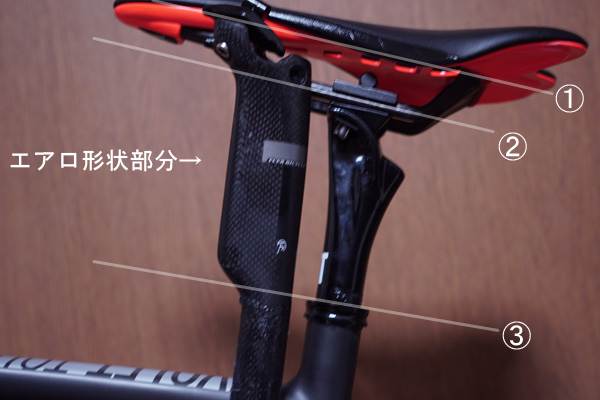

f:id:sandboxmk2:20170416010246j:plain

上記写真を見ての通り、③が左のシートポストの締められる限界位置。

②が右のシートポストのサドル取り付け位置。①が左のサドル取り付け位置。

要するに、大きめのサイズの自転車を買ってたり足の長さに自信がない人がエアロ形状部分が長いものを使用すると、サドルを下げきれず足が若干届かない羽目に陥る場合がある。

左のカーボンシートポストはAmazon.co.jpでも売っているが、このエアロ形状の長さがだいぶ長めなため、自分の場合は合わなかった。(Lixadaって名前で出品されている。)

ロードバイクの種類によっては、標準でエアロ形状シートポストが採用されているケースもあるので、この辺のトラップは存在する可能性はある。

その場合はちゃんと試乗したほうが良いと思う。



Ghost Nivolet Tour Disc LC 2を購入+wiggleの輸入消費税について

イギリス大手自転車通販サイト「CRC(Chain Reaction cycles)」でセールの自転車を眺めていたら、デザインに一目惚れしてポチってしまった。



www.chainreactioncycles.com

日本では聞き慣れないブランドかもしれないが、ドイツで有名な自転車メーカー。(MTBがメイン。)

105のオイルディスクブレーキ仕様かつちゃんぽん箇所なし+カーボン仕様と中々いい感じ。

(軽量化のために、どうせほとんど取っ替えるが・・・。)



海外通販での支払いは、クレジットカードか電子決済(例えばPayPal)がメインなので、注意点がそれぞれにある。



クレジットカード決済:高額決済が初めてだと、クレジットカード会社が本人確認のために一度決済を保留にするかも=通販側がカード通らないってキャンセルするかも。

PayPalPayPalは、本人確認手続きをしていないと上限10万まで。本人確認手続きが結構面倒で、運転免許証のような身分証+直近の公共料金の請求書が必要。

一応免許証とかアップロードした後に諦めても、気を利かして?るのか、自宅あてに本人確認用の書類が行くっぽい。



それと忘れてならないのが消費税。

海外通販には、通関(税関)費用消費税の2つのトラップが常に存在する。

但し、(送料を含んで)16,666円未満の買い物なら対象外になる。

自転車本体の購入は無税なので、まず税関費用は考えなくて良いのだが、消費税は来る。※荷物到着時に支払いを要求される。

とりあえず今回の買い物の明細は・・・



支払い合計金額:
ご注文小計: ¥170526
ご注文割引: ¥2000
配送: ¥15000
ご注文合計:* ¥183526

であった。

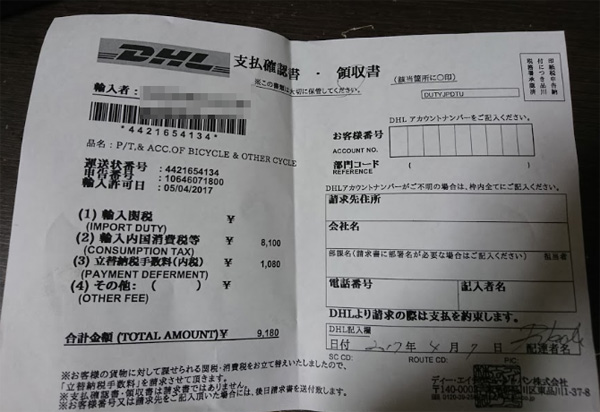

到着時の消費税請求額は、8,100円+1,080円の9,180円。

f:id:sandboxmk2:20170410205146j:plain

送料込みで60%から消費税が計算されるので、

183526 ☓ 0.6 ☓ 0.08 =  8810(+1,080)。

となる。

この紙面上にある立替納税手数料とやらは、配送業者(この場合DHL)が税関でお前の消費税支払いを代わりに払ってあげたからその手数料を頂くよという請求項目。

関税・消費税の, 立替金の合計額が700.00円以上の場合: 立替合計額の2%、もしくは1000.00円のいずれか高い方を適用(外税)

通関サービス、DHL Express International通関手続きサービス

自分が自転車を買うときは、消費税(や立替費)がいくら来るだろうということも予測しておく必要があるので注意。

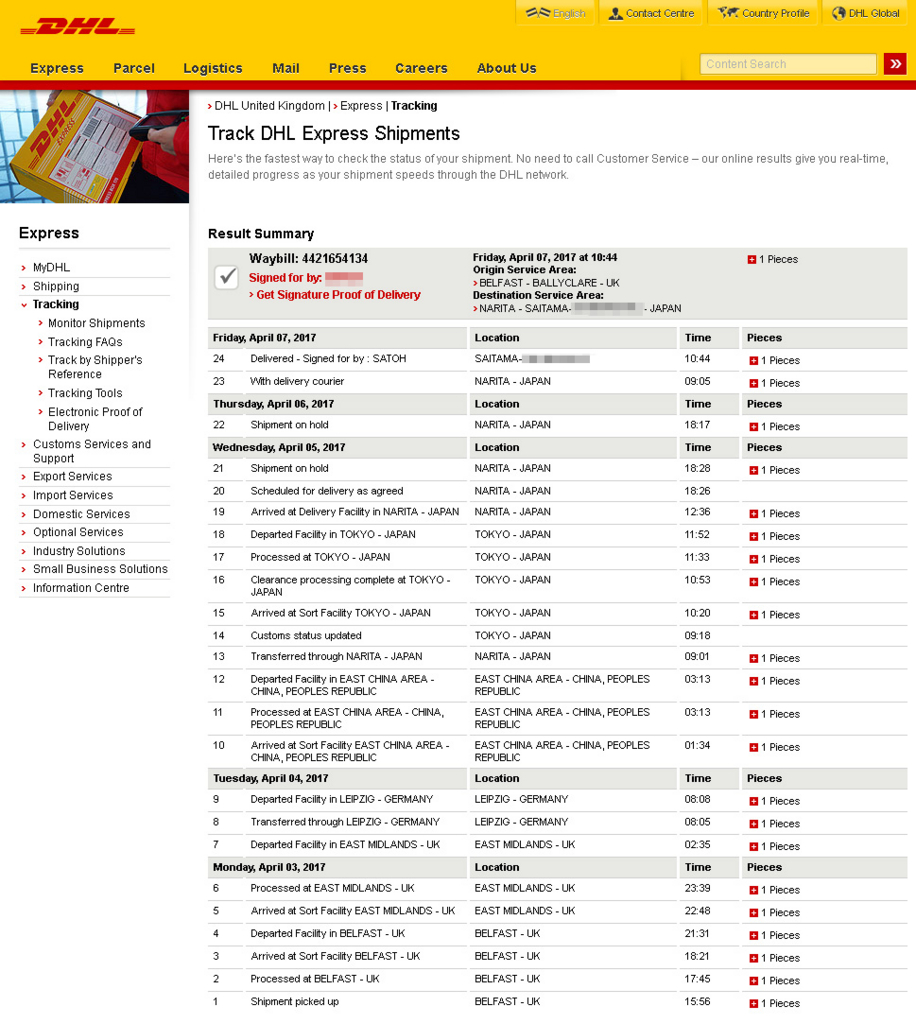

デリバリー状況だが、4/3 に発送されて 4/7 に着。早い!

(土日祝以外はその日中に発送される模様。)

f:id:sandboxmk2:20170410181539j:plain

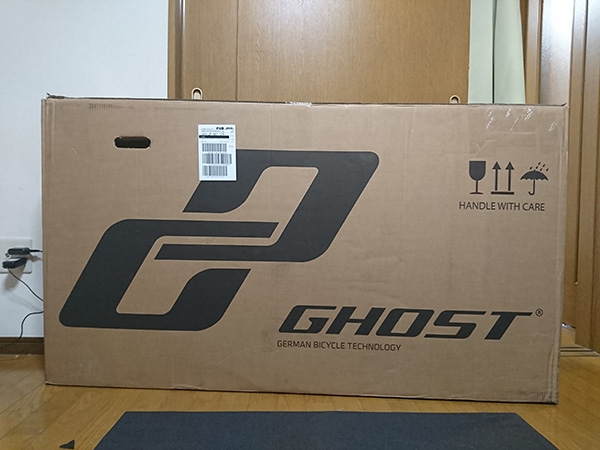

届いた状態は以下。

自転車販売関係者ならお馴染みだが、一般の方は引くレベルの大きさかつ皮むき(開梱)スペースが必要。

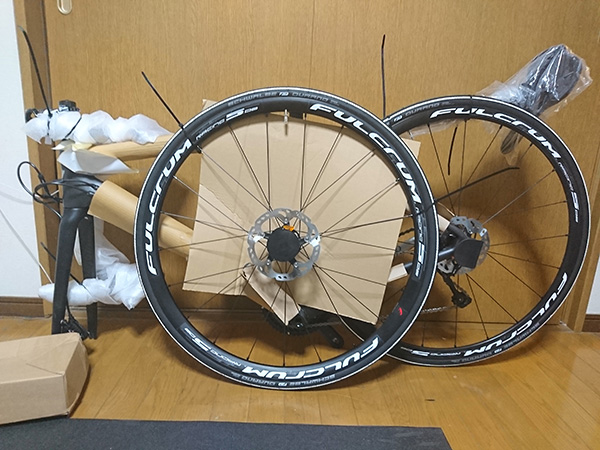

f:id:sandboxmk2:20170410181720j:plain



f:id:sandboxmk2:20170410181845j:plain

いわゆる七分組状態。

要結束バンドカッター(ハサミかニッパー)、要45Lゴミ袋(重要)



f:id:sandboxmk2:20170410182204j:plain

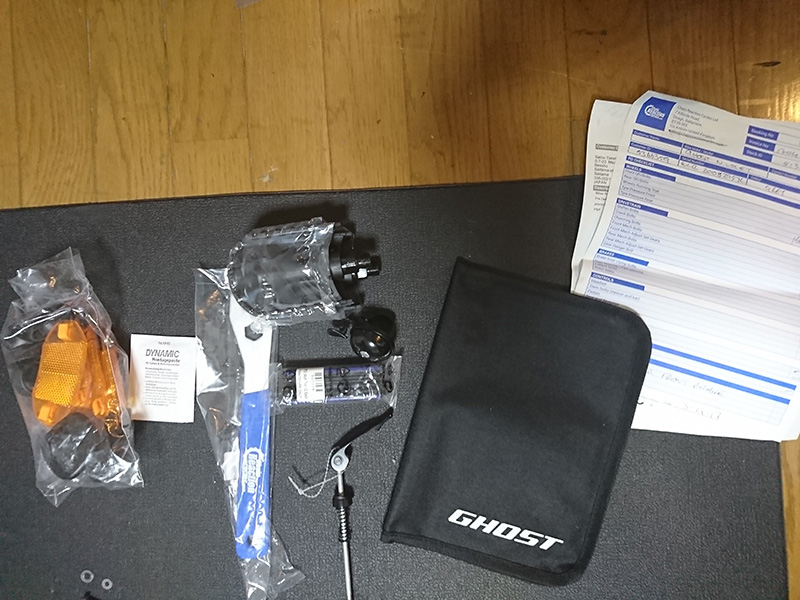

付属品たち。

左から、反射板、ペダルレンチ、フラットペダル、チンカンベル、折りたたみマルチツール、変な袋、購入明細書。(クイックリリースはたまたま写っただけ)

一応付属品工具だけで組立は可能。

購入明細書は防犯登録で必要なので、丸めてポイをしないよう注意。



f:id:sandboxmk2:20170410182210j:plain

変な袋の中身はこれ。

CDの中身は見ていないが、マニュアルと書いてあった。メンテナンス関係かな?

スマホっぽい厚紙は、90日間無料でプレミアム機能が使えるスマホアプリのご案内だった。何のアプリなのかは知らん。

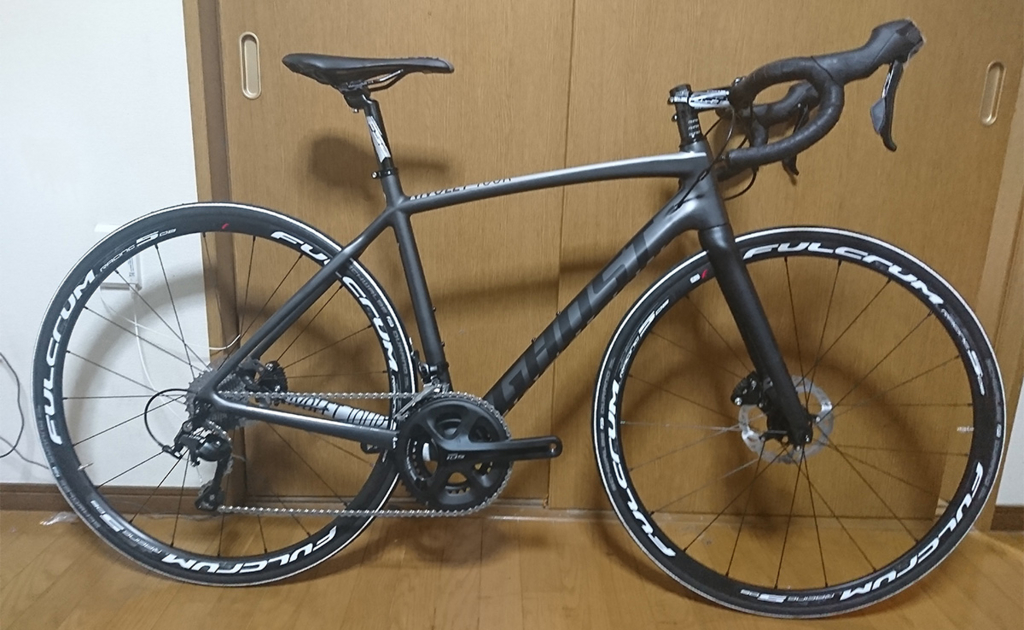

f:id:sandboxmk2:20170410181838j:plain

仮組み写真。

ディスクブレーキのオイルは入っていて、自分の場合は割りと引きの硬さはいい感じなので無調整。

ディレーラー勿論、無調整状態なので手を入れる。

ワイヤーの調節もされていないので、初めて七分からやる人は教わりながらやるか素直に自転車店に頼むかしたほうが良いと思う。

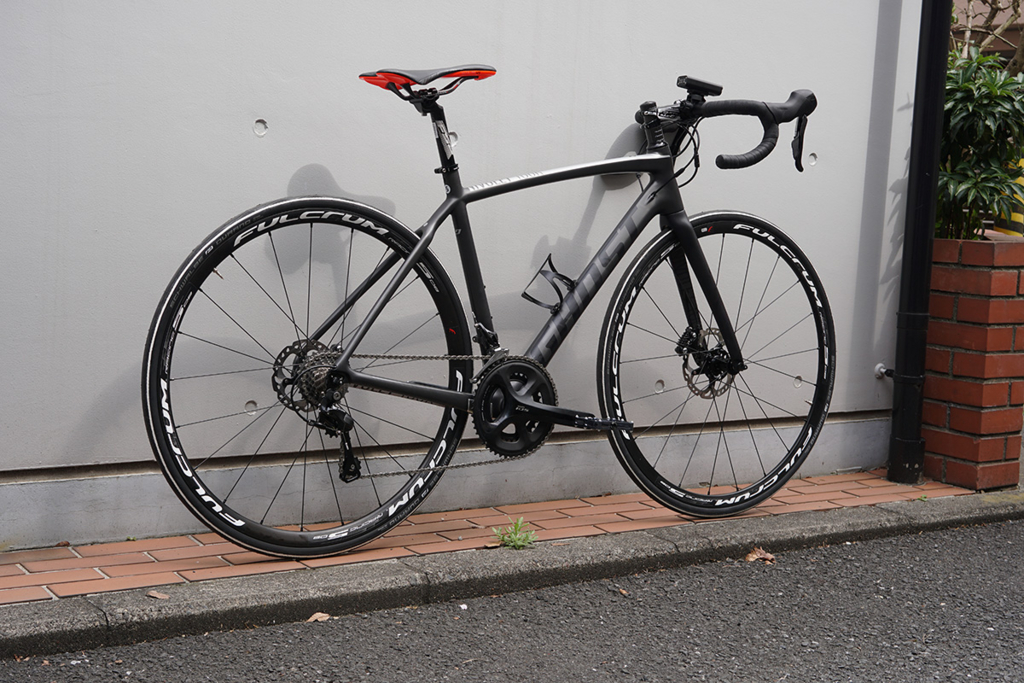

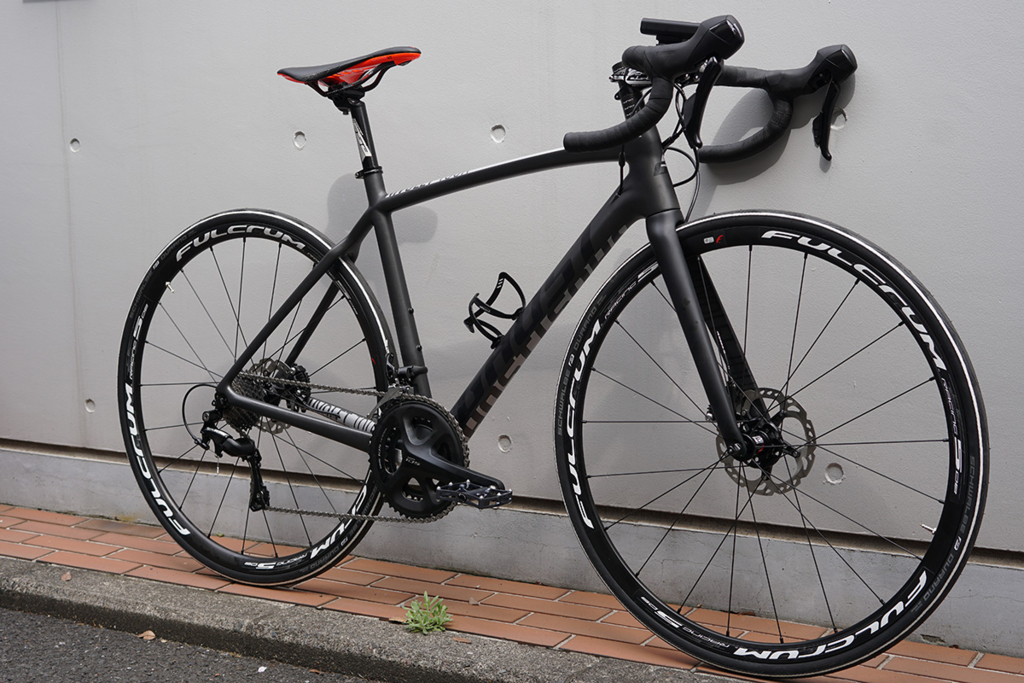

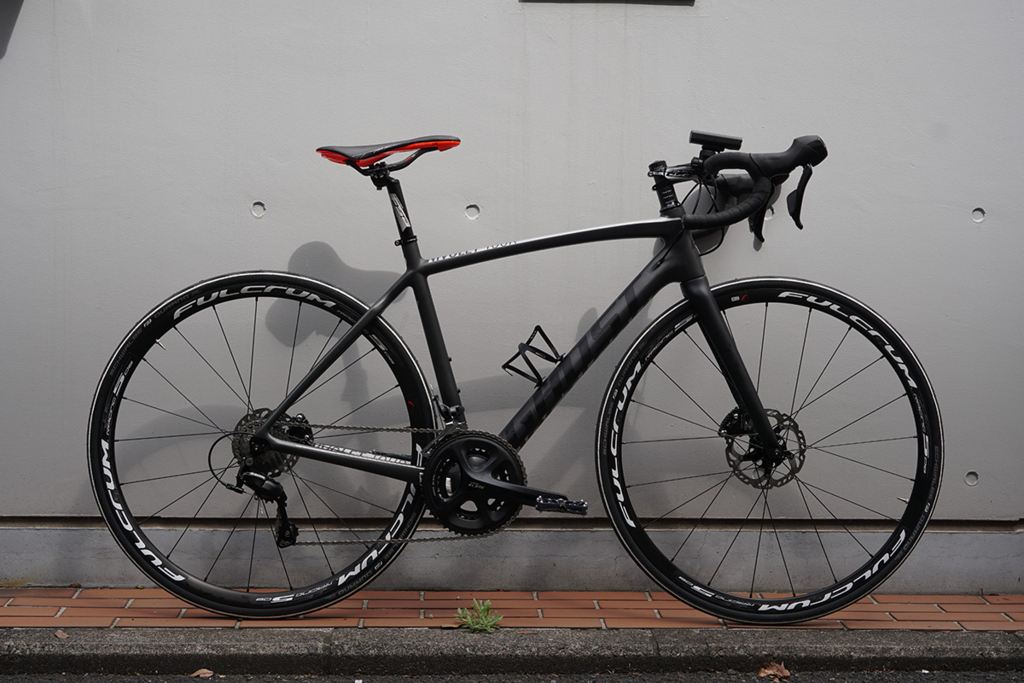

ちょっと改造後は以下。

f:id:sandboxmk2:20170410160426j:plain

f:id:sandboxmk2:20170410171932j:plain

f:id:sandboxmk2:20170410171943j:plain

f:id:sandboxmk2:20170410182701j:plain

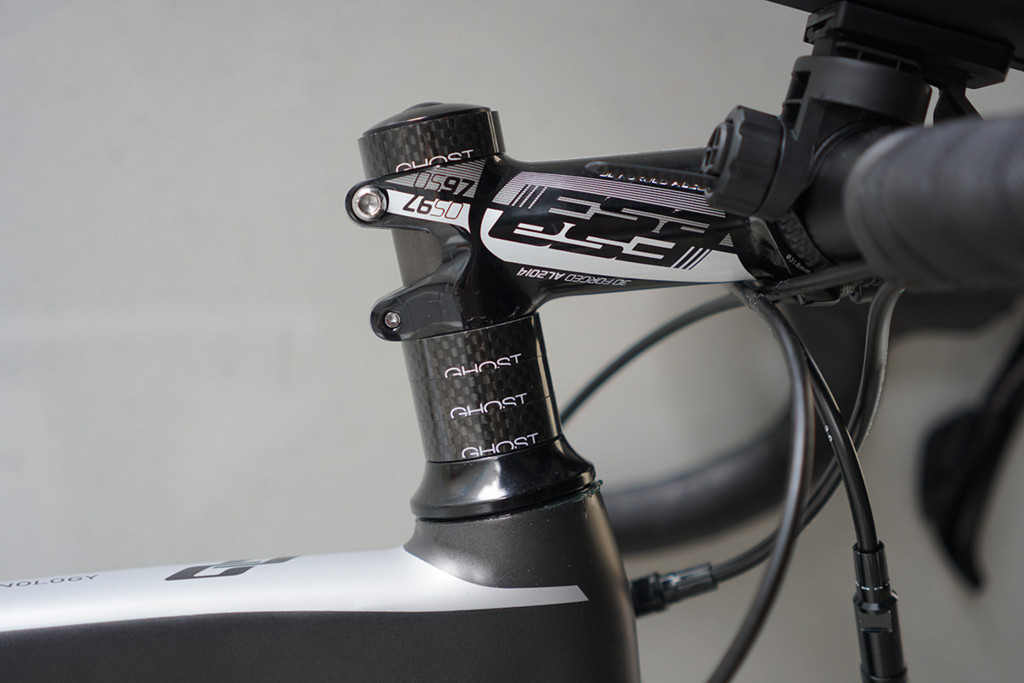

ヘッドスペーサーはろくろ首状態なので、いずれ変える。



f:id:sandboxmk2:20170410182715j:plain

トップチューブ部分はシルバーっぽい感じ。





f:id:sandboxmk2:20170410182722j:plain

f:id:sandboxmk2:20170410182725j:plain

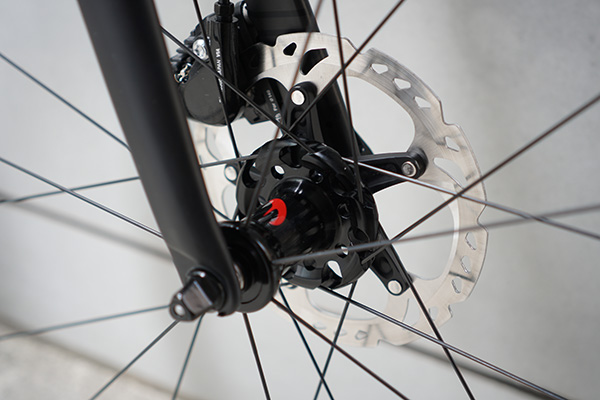

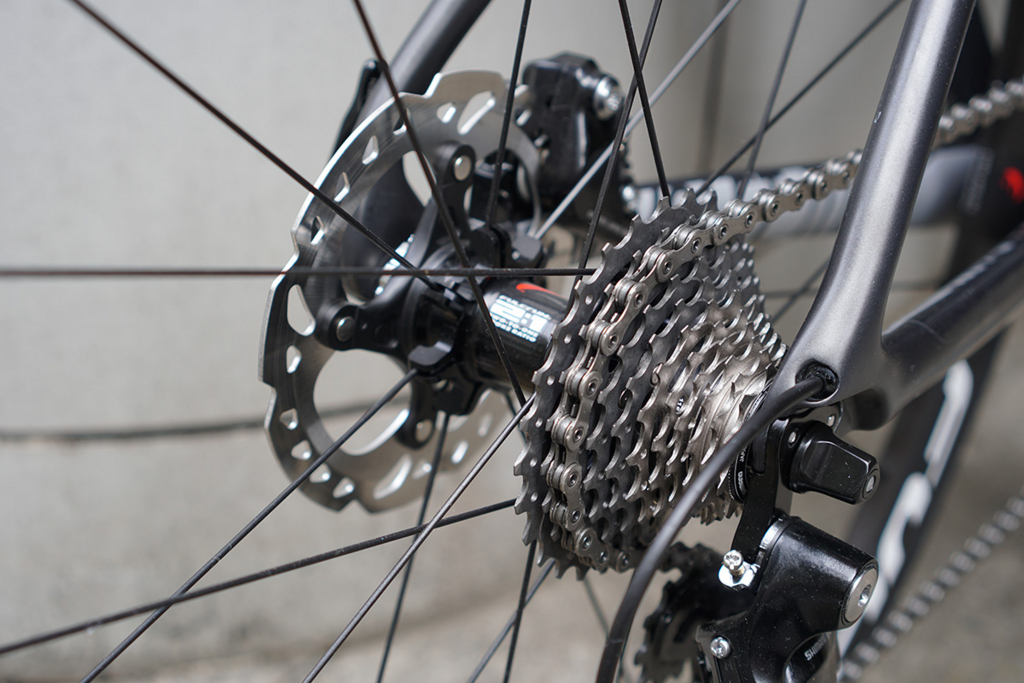

前後ディスク仕様。リアはディスクハブの仕様上、o.l.d 135mm幅。

ディスクやめて通常のロードホイール履こうと思ってもできないので注意。(怪しいアダプタとかでやれんのかな?やらないが・・・。)

尚、スルーアクスルではなくクイックタイプ。スルーアクスルタイプがよかったなと思っても、ロードタイプではまだ中々ないかな?

前ローターが160mm、後ろが140mm。

ホイールを交換する場合、アダプターを用意しないつもりなら、後ろの140mmを用意するのがちょいとネックになる。

 それが特に6ボルト止めのハブなら。(後日、ホイールが届いた時にまとめる。)



f:id:sandboxmk2:20170410182729j:plain

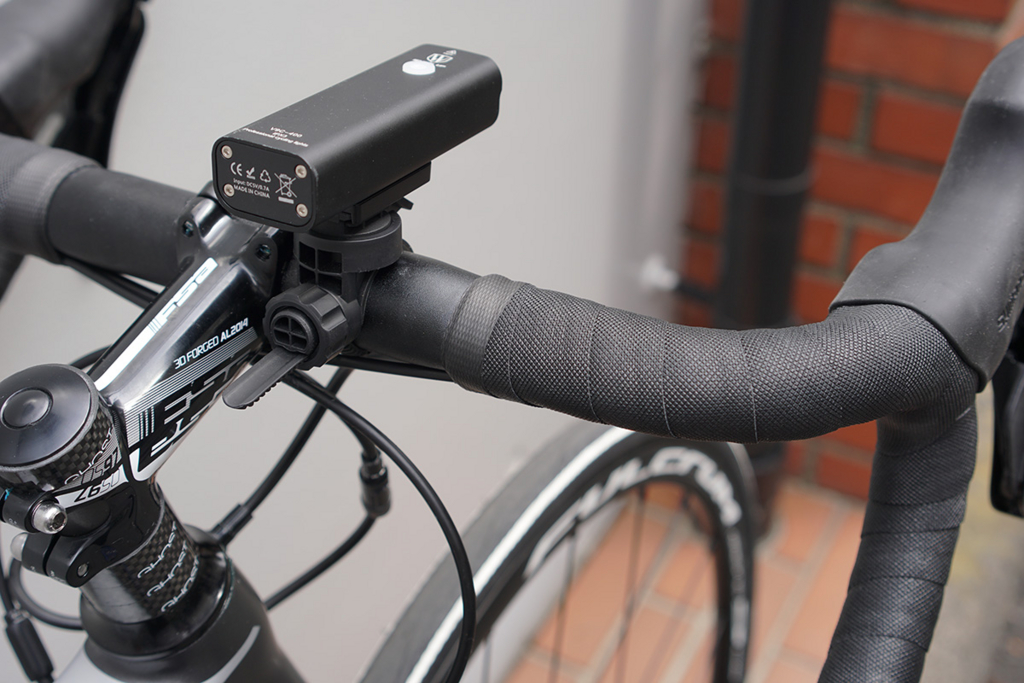

標準のバーテープが地味に好きなデザインなので、軽量化の時引っ剥がすのがもったいない・・・。



標準が8.2kgらしいので、頑張れば7k前半に持っていけると思う。

そのお話は完成後にまた。

台北サイクルショーとは

3月の台湾で行われる自転車ショー「Taipei International Cycle Show」は、台北市の南港展覧館で毎年開催している。

f:id:sandboxmk2:20170407181357j:plain

f:id:sandboxmk2:20170407184135j:plain

尚、関東から行く場合は羽田→松山空港(台湾)のルートがオススメ。

松山空港以外だと桃園空港というはるか西のほうから、車で一時間以上かけて台北市内に行くことになるので。(関空からではたぶん松山空港行きはない。)





展示館でどんな物があったのか、適当に撮ったやつを以下掲載。

f:id:sandboxmk2:20170407184539j:plain

f:id:sandboxmk2:20170407184547j:plain

f:id:sandboxmk2:20170407184610j:plain

f:id:sandboxmk2:20170407184625j:plain

f:id:sandboxmk2:20170407184654j:plain

f:id:sandboxmk2:20170407184702j:plain

f:id:sandboxmk2:20170407184706j:plain

f:id:sandboxmk2:20170407184710j:plain

f:id:sandboxmk2:20170407184712j:plain

f:id:sandboxmk2:20170407184716j:plain

f:id:sandboxmk2:20170407184719j:plain



f:id:sandboxmk2:20170407184725j:plain

f:id:sandboxmk2:20170407184732j:plain



f:id:sandboxmk2:20170407184735j:plain

f:id:sandboxmk2:20170407184739j:plain

f:id:sandboxmk2:20170407184741j:plain

f:id:sandboxmk2:20170407184745j:plain

f:id:sandboxmk2:20170407184749j:plain

f:id:sandboxmk2:20170407184752j:plain

f:id:sandboxmk2:20170407184756j:plain

f:id:sandboxmk2:20170407184801j:plain

f:id:sandboxmk2:20170407184804j:plain

f:id:sandboxmk2:20170407184809j:plain

f:id:sandboxmk2:20170407184811j:plain

f:id:sandboxmk2:20170407184814j:plain

f:id:sandboxmk2:20170407184818j:plain

f:id:sandboxmk2:20170407184821j:plain

f:id:sandboxmk2:20170407184829j:plain

とにかくebike(電動バイク)が主役だったと思う。

世界の自転車マーケットはそちらに向いているので、仕方ないが。

日本の電動アシスト自転車は、

 電動アシスト自転車のアシスト比率の基準については、人がペダルを踏む力とモーターによる補助力の比(アシスト比率)が「走行速度時速10キロ未満では最大で1:2」「時速10キロ以上時速24キロ未満では走行速度が上がるほどアシスト比率が徐々に減少」「時速24キロ以上では補助力が0」になることとされています。

のルールがあるので、欧米でブームなebikeのほとんどが乗れない。

出展(http://nlab.itmedia.co.jp/nl/articles/1610/27/news149.html



しかし、日本の自転車市場はこれからどうなるのやら。

台湾や中国で大量に走っているシェアバイクは、現在日本にもやってきている。

投資家も注目! 爆発的に拡大し続けるシェアサイクル市場 | 中国ビジネスヘッドライン



https://www.google.co.jp/search?q=%E6%97%A5%E6%9C%AC+%E3%82%B7%E3%82%A7%E3%83%90%E3%82%A4%E3%82%AF&oq=%E6%97%A5%E6%9C%AC%E3%80%80%E3%82%B7%E3%82%A7%E3%83%90%E3%82%A4%E3%82%AF&aqs=chrome..69i57j0l3.2734j0j4&sourceid=chrome&ie=UTF-8#safe=off&tbm=nws&q=%E6%97%A5%E6%9C%AC+%E3%82%B7%E3%82%A7%E3%82%A2%E3%82%B5%E3%82%A4%E3%82%AF%E3%83%AB



電動仕様が気軽にレンタルできるようになれば、誰がママチャリや電動アシスト自転車を大金叩いて買うのだろうか。

自転車小売店は戦々恐々とする事態だろう。



台北市飲み屋・ホテル街の色々な路地裏を歩いてみたが、暗い所はあっても怖さを感じる所はない。

この辺なら女性一人で歩いても大丈夫だろう。



晴光公園周辺には屋台が沢山あり、独特の雰囲気がある。

日本人だらけ。



f:id:sandboxmk2:20170407184721j:plain

f:id:sandboxmk2:20170407184831j:plain

f:id:sandboxmk2:20170407184834j:plain





tern verge x20(2014) 20"(451) WHEEL に改造 備忘録

某所から移動リスタート。主に趣味の備忘録。



折りたたみ自転車ブランド「tern(ターン)」 verge x20(2014) 改造をしてみた経緯。

まずはビフォーとアフター。

  標準 改造後 購入元
ステム Syntace VRO Stem Bazooka スターステム 25.4mm Amazon.co.jp
ハンドルポスト Physis 3D Handlepost Shop XJ 28.6mm スペーサー複数 Amazon.co.jp
ハンドル Kinetix Pro, double-butted 7050-AL, for VRO lug 400mm x 25.4mm アルミブルホーンハンドル Amazon.co.jp
シートポスト Stasis by Syntace FCFB 3K glossy Full Carbon Fiber Bike Seatpost 33.9mm x 580mm aliexpress
サドル Kore Road Performance Astute SKYLITE VT FLUO Amazon.co.jp
ブレーキ Kinetix Pro,Ashima Aero Vブレーキ(前後) RIDEA FLV V-Brake Forging 楽天
ブレーキレバー SRAM avid Speed Dial 7
ハブ Kinetix Pro by American Classic,Ultralight design Novatec 291 前:100mm 後:130mm aliexpress
シフター SRAM Double Tap Flatbar Trigger,2x10spd,Carbon
ディレーラー SRAM Red(前:titanium cage、後:carbon/titanium)
クランク FSA SL-K custom for Tern,carbon,MegaExo,55/42T 左に、SRAM RED 55T チェーンリングを換装 Amazon.com(米)
スプロケット SRAM Red 10spd,1piece CNC design,11-28T
ホイール 20インチ(406) Kinetix Pro by American Classic 20インチ(451) フルカーボンホイール aliexpress
ブレーキ船+シュー ASHIMA AERO SHIMANO R55C + SHIMANO R55C4 Amazon.co.jp
フォーク Aluminum 6061 74mm java カーボンフォーク 100mm/270mm aliexpress


f:id:sandboxmk2:20170407000707j:plain

最大のテーマは、同じ20インチでありながら、406サイズから451サイズに変更するという、いわゆるインチアップを目指した。

ホイール径が大きくなることで、巡行性能が上がると言われる。

しかしこのインチアップ作業は、あちこちいじらないといけない大作業になる。



f:id:sandboxmk2:20170407000713j:plain

左が改造後、右がもともとの写真。

ホイールが大きくなることで、フォークに固定されているブレーキ台座位置が変わるので、当然ブレーキシューがリム部分に当たらなくなる。



f:id:sandboxmk2:20170407000710j:plain

そこで特殊なRIDEA FLV V-Brakeを用いて、ブレーキシュー位置を大きく変えられるようになるパーツを導入する。

さらに、アルミホイールからカーボンホイールになることで、ブレーキシューをカーボン用に履き替えないと行けない。

標準でついているブレーキ船とシューの「ASHIMA AERO」は長いサイズなので、このタイプでカーボンリム用を探すのは困難。

そのため、カプレオの船「SHIMANO R55C + SHIMANO R55C4」をつけることで、汎用的なロード用ブレーキを流用できるので、わざわざ特殊なものを探しに行かずに済むようになる。



次の問題点として、ロックナット距離感=O.L.D. (Over-Locknut Dimension)が、標準のものと合わない・・・=フォークの取っ替えが必要になる。

f:id:sandboxmk2:20170407000711j:plain

 写真の通り赤の矢印の幅が、標準が74mm。

注文したカーボンホイールは幅100mm。

74mmに合わせたカーボンホイールは多分ない

なので、フォークも交換・・・ということは、折りたたみのハンドルポストを辞めるかどうかという選択肢になる。



f:id:sandboxmk2:20170407003945j:plain

上の写真の通り、フォークのコラム部分(右のところで透明になってるところ)を切れば、ハンドルの折りたたみ機能を生かしたまま流用ができる。

しかし、このハンドルポスト重すぎるのと、このモデルはハンドル折りたたんでも、横に出過ぎてうざったかったので、軽量化も目指してハンドルポストは破棄。

f:id:sandboxmk2:20170407003948j:plain

 尚、取り付け部分はこんな感じで、取り外すのも六角レンチだけで簡単に出来る。

ハンドルポストがなくなれば、フォークから飛び出したコラム部分を埋めなければいけない問題がでる。



f:id:sandboxmk2:20170407004504j:plain

 通常、この部分はちょこっと出た部分にヘッドセットを使って埋めるが、今回は仕方なく巨大スペーサーを「ろくろ首」にすることで埋める。

尚、このろくろ首はAmazon.co.jpでは限界で5cmしかなかったが、おもしろ中国版楽天ことaliexpressでは25cmとかアホサイズがある

f:id:sandboxmk2:20170407010317j:plain

ja.aliexpress.com

フレームから飛び出たコラムは35~36cmくらいで、家に転がってたスペーサー類をゴテゴテ付けても27cmくらい埋めないといけなかったので、これと普通のスペーサーで事足りると思う。

いずれそっちにしようと思うけど、先にろくろ首を買ってしまったので(ry)



尚、Vブレーキのボルト台座は流用がまず無理なので、素直に買ったほうが良い。

M10サイズでOK。(ternの他のモデルや年度が違うものはわからないけど、多分同じでは?)

f:id:sandboxmk2:20170410213815j:plain

https://www.amazon.co.jp/dp/B00KASL0RO/



大きな工事はこの辺で、後はハンドルやステムやチェーンリングやチェーンリングボルトやサドルやシートポストをドレスアップだけなので省略。

ちなみにチェーンリングはAmazon.comで78ドル。

ボルトはaliexpressで1個1ドルくらい(送料込)。日本で買えばだいぶ高いので、この辺は海外がいい。



f:id:sandboxmk2:20170410213007j:plain

五芒星の魔法陣状態。ボルトはフロント変速がダブルかそうでないかで仕様が異なるので注意。



シートポストの注意点として、DAHONとternのシートポストは33.9mmという特殊サイズで、ロードなどでよくある27.2mmやMTBの31.6mmではないので注意することと、カーボンをはめるとズレる

 (ちなみに33.9mmのお手軽なカーボンシートポストは、Aliにしかないかも?買ったのは下。)

ja.aliexpress.com

どうやらフレーム側の径が若干大きいせいか、クランプをどんだけ締めようがMOTOREX(モトレックス)のカーボンペーストを塗ろうが、衝撃で少しずつずれる。

他所様のブログなどでも同じ症状を散見した。



しかし、以下で回避できる。



f:id:sandboxmk2:20170407005647j:plain

https://www.amazon.co.jp/dp/B003B33C6W

これをシートポストに巻いて、そのまま挿す。飛び出た部分はカッターで切る、

さらにカーボンペーストを塗ったので、ダブルで使用したほうが完璧かも。

今のところ全くズレてない。



ブルホーンにした理由は、特にない。面白そうだからやっただけ!

おかげでブレーキレバーが窮屈で、ライトはバーにつけられない!

f:id:sandboxmk2:20170407010118j:plain

www.amazon.co.jp

ヘッドパーツの間にこれを噛ませて、ライトをつける羽目に。



それと、20インチ(451)のカーボンホイールにチューブラーはないと思う。(散々探したので。)

当然だけど、そんなもの需要が少なすぎてタイヤがないって理由でカーボンクリンチャー仕様しかないのでしょう。

クリンチャーの20インチ(451)タイヤとチューブはたくさん市場にあるので、簡単に見つかる。

要するに・・・406→451のインチアップ化でホイールによる軽量化は諦めましょう

ホイール径も大きくなる分、余計に見込めないです。



しかも標準で付いている「kinetix pro +American Classicハブ」は、かなり軽い。

ちなみに700Cロードでもカーボンホイールでクリンチャー仕様の場合、チューブラーほど軽量化は見込めないので、軽量アルミホイールと対して重量が変わらないオチが多い。(たっかいホイール除く)



軽量化だけを目的とするなら、20インチ(406)のままかつ標準のホイールセットでいいと思う。

クランク、ブレーキレバー、ハンドル周りとシートポストくらいかー?軽量化できるところは・・・。

尚、標準で付いているクランクはFSAのカーボン仕様だけど、別に超軽いってわけじゃない。



表題の備忘録おわり。
